ILLIG ROK 800

Technische Daten

Rollenaufnahme:

Folienbreite max.:                                                                                      805 mm

Rollendurchmesser max.: 1. Lager:    1600 mm, 2. Lager:   600 mm

Rollengewicht max.:                                                                                  2000 kg

Spannkegel - Durchmesser wahlweise von                                           130 - 155 mm

                                                                                                                      180 - 210 mm

Foliendurchsatz                                                                                          1 - 40 m/min

Foliendurchsatz im Handbetrieb max.                                                    60 m/min

Max. zulässiger Vorschub der nachgeschalteten Formmaschine     800 mm

Elektrischer Anschlusswert des Abzugsmotors:                                   0,314 KW

Elektrischer Anschlusswert des Motors der Schwenkarme:               1,1 KW

Elektrischer Anschlusswert des Handschweißgerätes                        0,4 KW

Stromversorgung: TN-Netz 3/N/PE 50 Hz 400 V TN mit belastbarem Neutral-leiter

Betriebsdruck für pneumatische Bremse:                                              6 bar

Lange, max.:                                                                                               5450 mm

Breite:                                                                                                          2100 mm

Höhe:                                                                                                           1550 mm

Gewicht:                                                                                                      ca. 1000 kg

Technische Beschreibung

Die Folienrollenaufnahme beinhaltet einen automatischen Folienabzug mit Antrieb über Frequenzumrichter und ist zum Einheben von Folienrollen (motorisch bewegte Schwenkarme) vorgesehen.

Sie verfügt über zwei Folienrollenaufnahmen, Lager 1 und Lager 2. Im Lager 2 wird die Spannwelle über einen Näherungsschalter erkannt. Solange dieser Schalter belegt ist, ist Lager 2 die aktive Folienentnahme. Bei nicht belegtem Näherungsschalter ist Lager 1 die aktive Folienentnahme.

Die Folienrollenaufnahme wickelt den Folienvorrat einer Thermoformmaschine zugfrei von der Folienrolle in die Folienvorratswanne ab.

Sie ist über Profibus mit der Formmaschine verbunden und für kontinuierliches Abwickeln ausgerüstet.

Die Folienrollenaufnahme ist ausgerüstet mit:

• zwei pneumatischen Bremsen für die Folienrolle in Lager 1 und 2
• Erkennung von Folienmangel mit automatischer Umschaltung zwischen
 Lager 1 und 2
• motorisch angetriebener einhebe Einrichtung für die Folienrollen
• drehzahlveränderbarem, motorischem Folienabzug
• Erkennung des Folienendes
• Folien Abschneide Einrichtung mit Klemmeinrichtung zum Abschneiden der
• Folienbahnen
• Ultraschall-Handschweißgerät zum Anschweißen der Folienbahnen

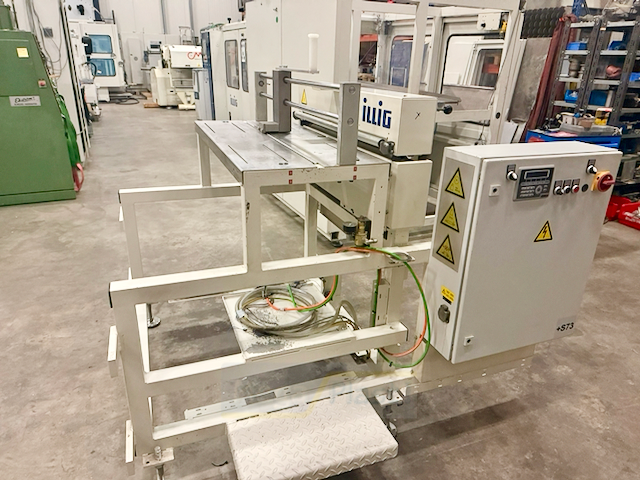

• Steuerung mit Bedienfeld und Display
• Baugruppenschalter mit Not-Aus-Funktion

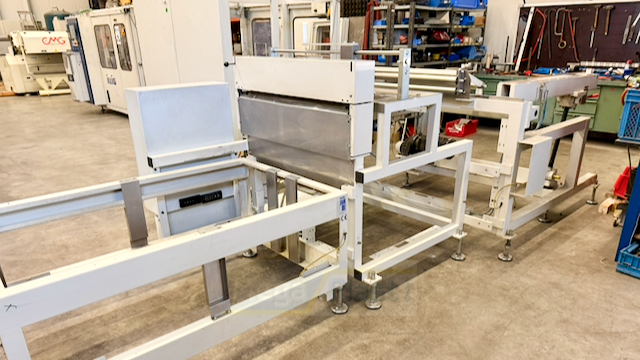

• Folienvorratswanne
• automatisches Abwickeln der kleinen Folienrolle in Lager 2

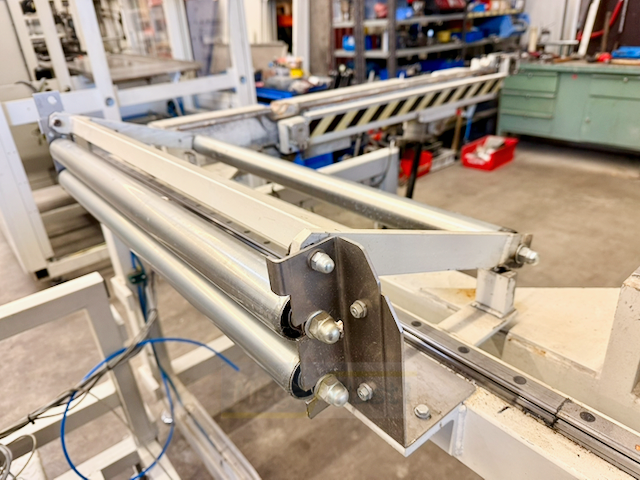

Automatischer Folienabzug

Über eine Abfrageroutine erkennt die Folienrollenaufnahme selbstständig, ob sie über den Profibus mit der Formmaschine kommunizieren kann.

Kontinuierlicher Betrieb

Diese Betriebsart ist ausschließlich zum Betrieb mit einer ILLIG - Thermo-formmaschine vorgesehen.

Die Thermoformmaschine muss über die von ILLIG normierte Profibusschnitt-stelle und die zugehörigen Programme verfügen.

Ohne Profibusschnittstelle schaltet sich die Folienrollenaufnahme selbsttätig in die Betriebsart „Stop & Go"

Bei kontinuierlichem Betrieb läuft der Folienabzug bei gleichbleibender zyklischen Folienentnahme durch die Formmaschine (optional VHW) gleichförmig ohne Unterbrechung mit einer dem Folienbedarf angepassten Abzugsgeschwindigkeit.

Die Steuerung der Folienabzugsgeschwindigkeit erfolgt über die von der Formmaschine (optional VHW) über die Profibusschnittstelle übertragenen Foliendurchsatz (Taktzeit und Vorschub) und dem Foliendurchhang - gemessen von den beiden Lichtschranken in der Vorratswanne.

Lichtschranken

Pneumatische Bremse

Motorische Einhebe Einrichtung

Folienrestmeldung

Automatische Abwicklung für Folienvorrat
