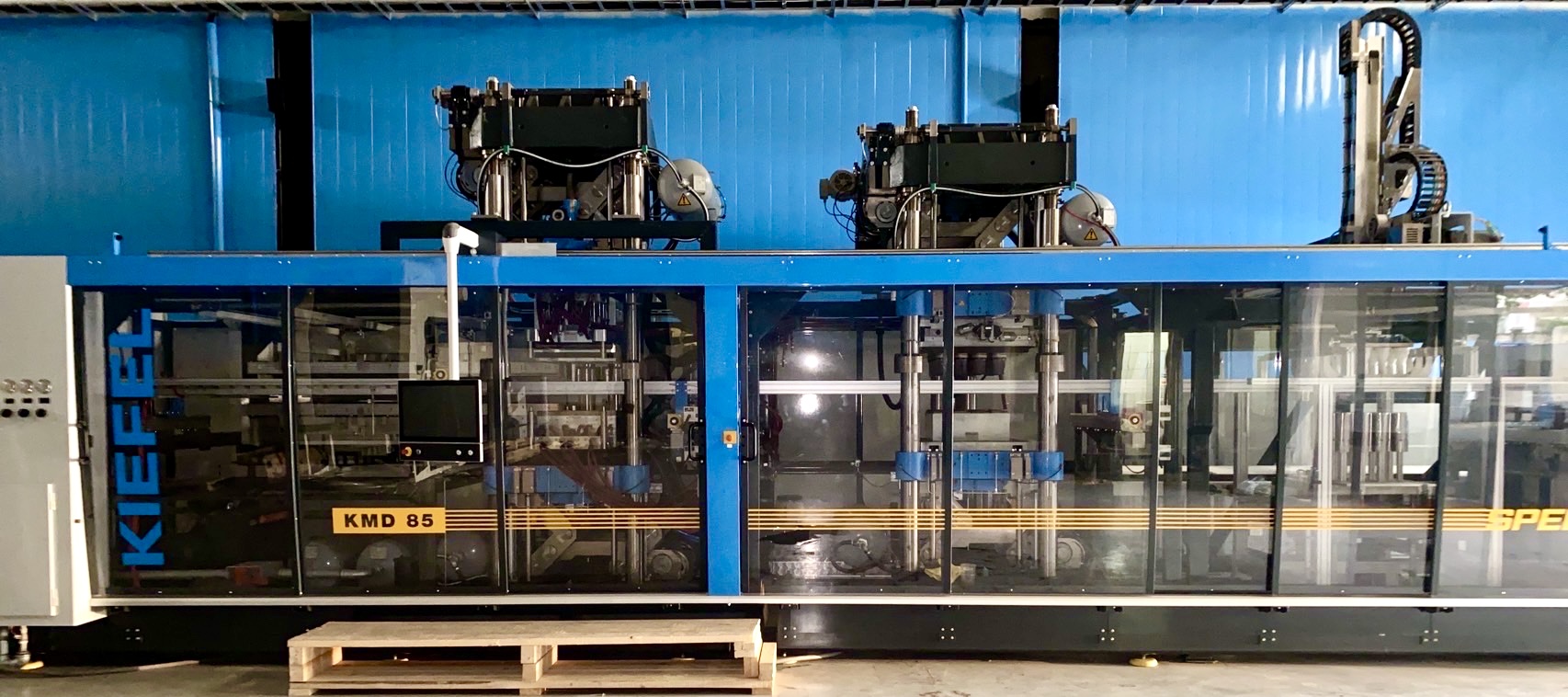

Kiefel KMD 85SP

FORMSTATION KANN ALS FORM-/SCHNEIDSTATION VERWENDET WERDEN

Formbereich

• Maximale Formfläche: 825 × 675 mm
• Minimale Formfläche: 375 × 350 mm
• Maximale Werkzeuggröße: 850 × 700 mm
• Werkzeugabmessungen max. (Werkzeugwechsel): 850 × 700 mm
• Höhe des geformten Teils über / unter Folienniveau / Gesamt: 150 / 150 mm
• Maximale Folienbreite (parallele Schienen): 900 mm
• Folienstärke (je nach Folienspezifikationen): 0,2 - 1,8 mm
• Maximale Produktionsgeschwindigkeit (je nach Stapelsystem): 45 Zyklen/min
• Maximale Produktionsgeschwindigkeit BFS (je nach Stapelsystem): 40 Zyklen/min

Heizsystem

• Heizleistung pro Heizbank: 67.2 / 67.2 kW
• Heizelemente (Keramik, schwarz - HTS): 125 × 125 mm
• Heizelement-Anordnung (Längsreihe × Querreihe): 6 × 14

Formstation

• Formkraft: 420 kN
• Schneidkraft (BFS): 800 kN
• Maximales Werkzeuggewicht oben/unten: 750 / 750 kg
• Maximales Werkzeuggewicht BFS oben/unten: 750 / 750 kg
• Maximales Werkzeuggewicht: 1500 kg
• Bewegung oben/unten: 170 mm

Stanzstation

• Stanzkraft: 420 kN
• Maximales Werkzeuggewicht oben/unten: 750 / 750 kg
• Maximales Werkzeuggewicht: 1500 kg
• Bewegung oben/unten: 170 mm

Schneidstation

• Schneidkraft: 800 kN
• Maximales Werkzeuggewicht oben/unten: 750 / 750 kg
• Maximales Werkzeuggewicht: 1500 kg
• Maximales Messerplattengewicht: 150 kg
• Bewegung oben/unten: 170 mm
• Downstacker: -
• P&P Inline: -
• P&P: 420 mm

Pusher Gewicht

• Up-stacker: 80 kg
• Tip-stacker: 40 kg
• Downstacker: -
• P&P Inline: -
• P&P: 80 kg

Stapelsystem - Maximale Geschwindigkeit

• Up-stacker: 45 Zyklen/min
• Tip-stacker: 45 Zyklen/min
• Downstacker: -
• P&P Inline: -
• P&P: 50 (D-Basket)

Vakuumsystem

• Betriebsdruck: 6 bar
• Vakuumpumpe: 300 m³/h / 2× 1½" / 2× 1"
• Vakuumanschluss Werkzeug: -
• Formluftbehälter: 2× 90L / 2× 2"
• Formluftanschluss Werkzeug: 4 × 1" max. Kupplung
• Kühlwasserkreisläufe: 2 × 6 × 1/2"

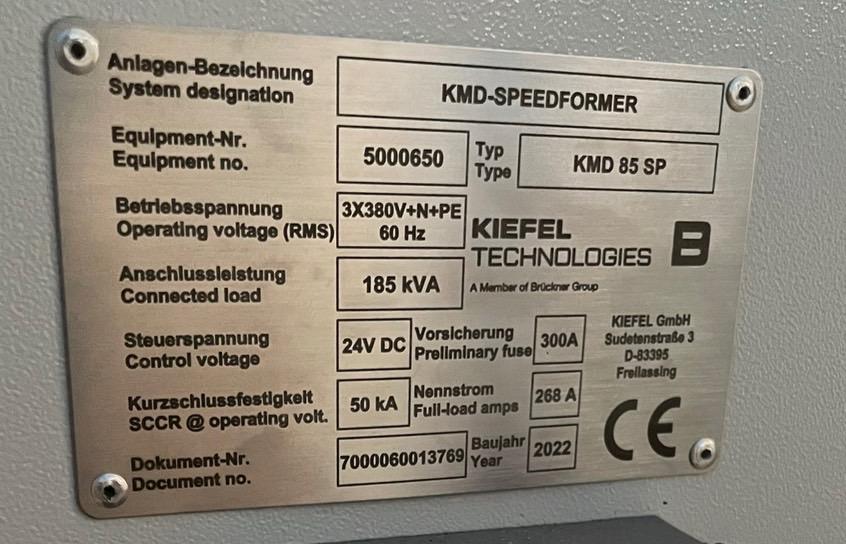

Elektrische Daten

• Spannung: 3 × 400V AC + N + PE (50/60 Hz)
