Gabler Focus 60

Die Tiefziehmaschine ist für die Herstellung von tiefgezogenen Formteilen unter Verwendung von erhitzter Kunststofffolie konzipiert.

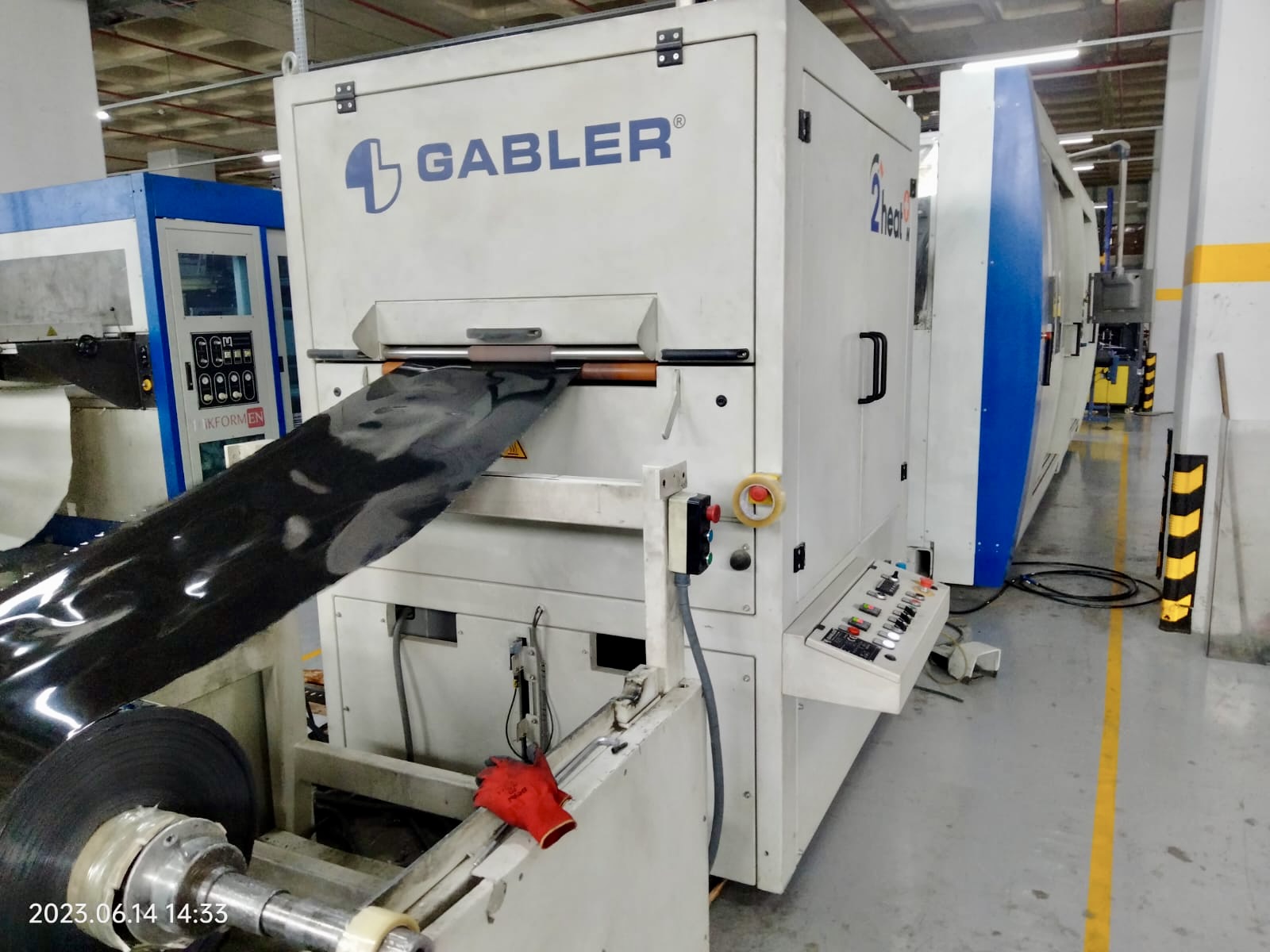

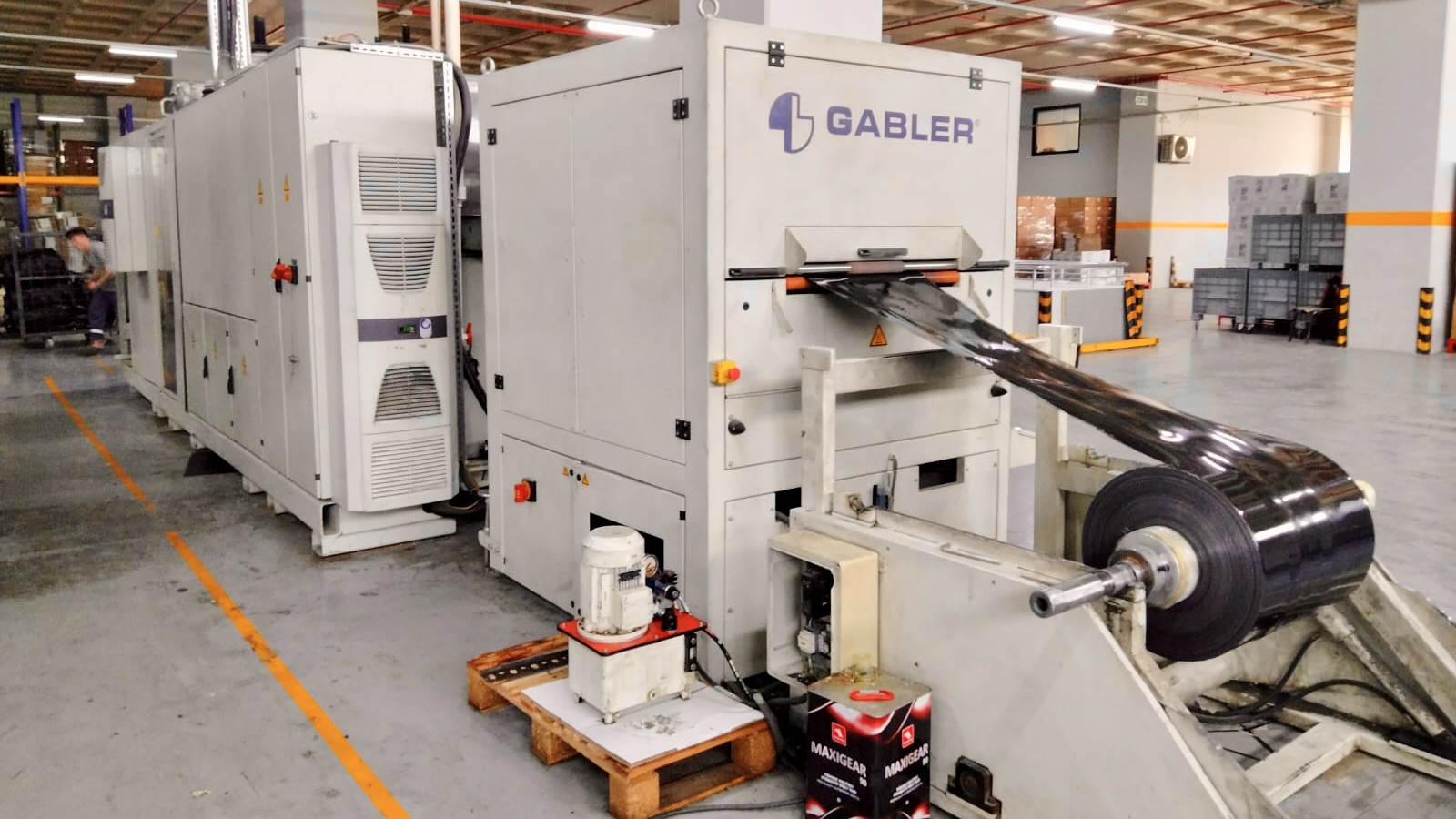

Die Maschine verfügt über einen gesteuerten Abwickler zur Zuführung der Kunststofffolie von einer Rolle und ein Zahnriemenband zum automatischen Transport durch die Maschine.
In der Heizstation wird die Folie von oben und unten erwärmt, dann abgesaugt und mit Druckluft zum Tiefziehen in eine Form gezogen.
Nach dem Abkühlen werden die Außenkonturen beschnitten und die einzelnen Zuschnitte durch Haltekragen fixiert.
In der Stapelstation werden die Produktzuschnitte aus der Folie gepresst und auf ein Förderband gestapelt, das sie bei Erreichen einer bestimmten Menge aus der Maschine transportiert.
Der gesamte Prozess ist nach programmierten Vorgaben automatisiert, mit Ausnahme der manuellen Entnahme der fertigen Werkstücke am Auslauf.
Die Beschneide- und Stapelstationen können auf unterschiedliche Produktgrößen eingestellt werden, und die Maschine verfügt über Sensoren zur Überwachung verschiedener Aspekte des Prozesses.

Maximale Folienbreite: 620 mm
Minimale Folienbreite: 270 mm
Foliendicke: 0,1 bis 1,9 mm
Betriebsdruck 6-10 bar
Betriebsspannung 3 x 400 V + N + PE, 50 Hz ( 60 Hz)
Leistungsaufnahme 158,9 kVA
Schallleistung 75 dB(A)
Gesamtgewicht ca. 11.000 kg
Folienhöhe über Boden ca. 1535 mm
Maschinengeschwindigkeit max. 55 Takte/minDie Tiefziehmaschine ist für die Herstellung von tiefgezogenen Formteilen aus beheizter Kunststofffolie konzipiert.
Die Maschine verfügt über einen gesteuerten Abwickler zur Zuführung der Kunststofffolie von einer Rolle und ein Zahnriemenband zum automatischen Transport durch die Maschine.
In der Heizstation wird die Folie von oben und unten erwärmt, dann abgesaugt und mit Druckluft zum Tiefziehen in eine Form gezogen.
Nach dem Abkühlen werden die Außenkonturen beschnitten und die einzelnen Zuschnitte durch Haltekragen fixiert.
In der Stapelstation werden die Produktzuschnitte aus der Folie gepresst und auf ein Förderband gestapelt, das sie bei Erreichen einer bestimmten Menge aus der Maschine transportiert.
Der gesamte Prozess ist nach programmierten Vorgaben automatisiert, mit Ausnahme der manuellen Entnahme der fertigen Werkstücke am Auslauf.
Die Beschneide- und Stapelstationen können auf unterschiedliche Produktgrößen eingestellt werden, und die Maschine verfügt über Sensoren zur Überwachung verschiedener Aspekte des Prozesses.

Maximale Folienbreite: 620 mm
Minimale Folienbreite: 270 mm
Foliendicke: 0,1 bis 1,9 mm
Betriebsdruck 6-10 bar
Betriebsspannung 3 x 400 V + N + PE, 50 Hz ( 60 Hz)
Leistungsaufnahme 158,9 kVA
Schallleistung 75 dB(A)
Gesamtgewicht ca. 11.000 kg
Folienhöhe über Boden ca. 1535 mm
Geschwindigkeit der Maschine max. 55 Takte/min
